โปรแกรมตรวจชิ้นงานด้วยกล้อง + AI

ตรวจชิ้นงานด้วยกล้อง ส่งผล OK / NG เข้า PLC ได้เลย

ตั้งค่ากล้อง สอน AI และผูกสัญญาณ PLC ได้เองจากหน้าจอ ไม่ต้องเขียนโปรแกรม ใช้กับกล้องอุตสาหกรรมได้หลายยี่ห้อ ลงได้ทั้ง Windows และ Ubuntu

48Tool ตรวจ

128โปรแกรมต่อเครื่อง

7โปรโตคอล PLC

ขอดูเดโม ดูหน้าจอโปรแกรม

RUNฝาขวด 500 ml — Line A● กำลังตรวจ

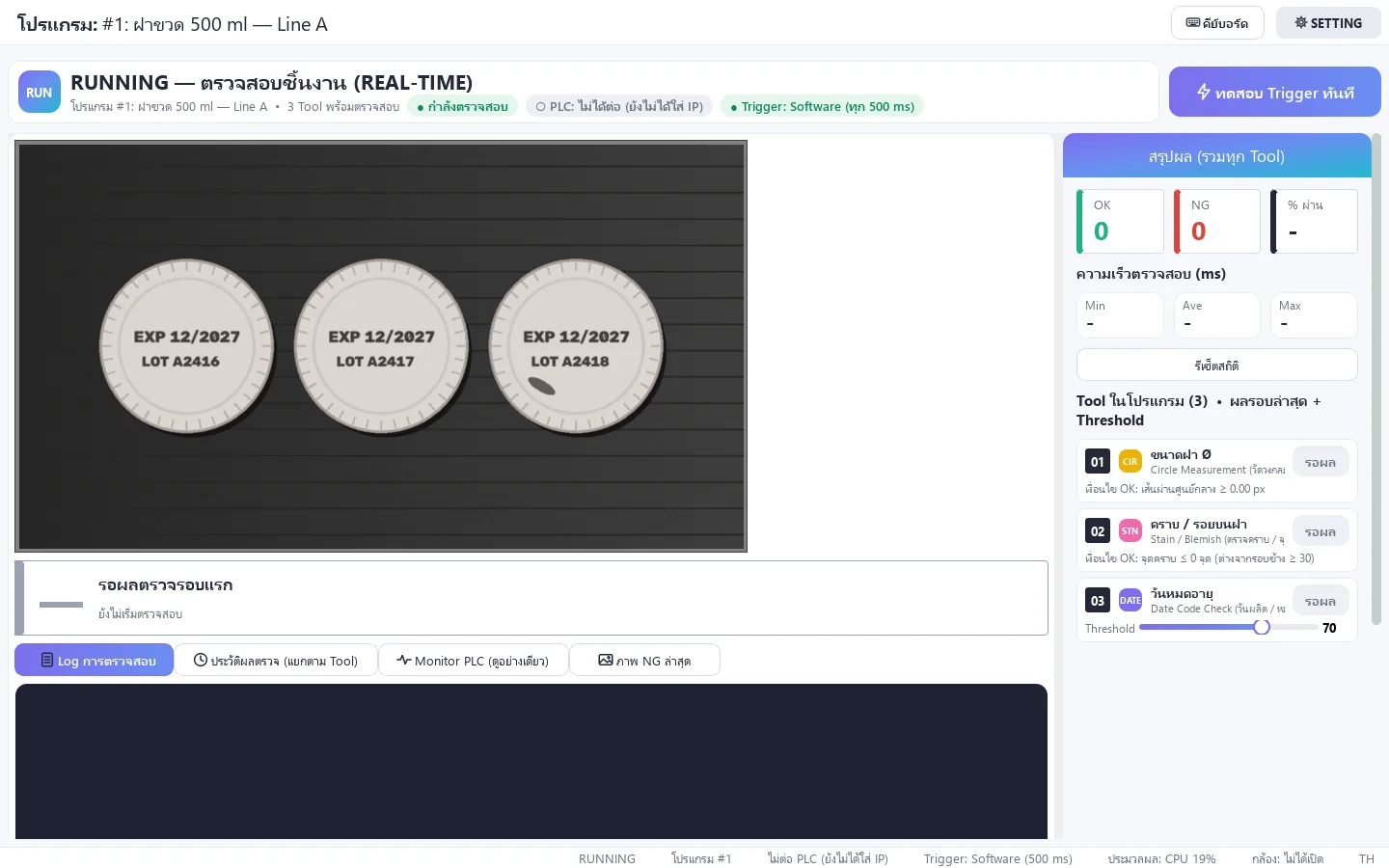

หน้า RUNNING ของโปรแกรม: ภาพสดจากกล้อง สรุปผล OK/NG และรายการ Tool

บันทึกผลตรวจ (ตัวอย่าง)● RUNNING

เริ่มใช้งาน

3 ขั้นตอน ก็เริ่มตรวจบนไลน์ได้

ทุกอย่างทำในโปรแกรมเดียว ปรับค่าแล้วเห็นผลบนภาพสดทันที เครื่องเดียวเก็บได้ 128 โปรแกรม จะเปลี่ยนรุ่นชิ้นงานกดเลือกเองหรือให้ PLC สั่งก็ได้

1ขั้นที่ 1

ตั้งค่ากล้อง

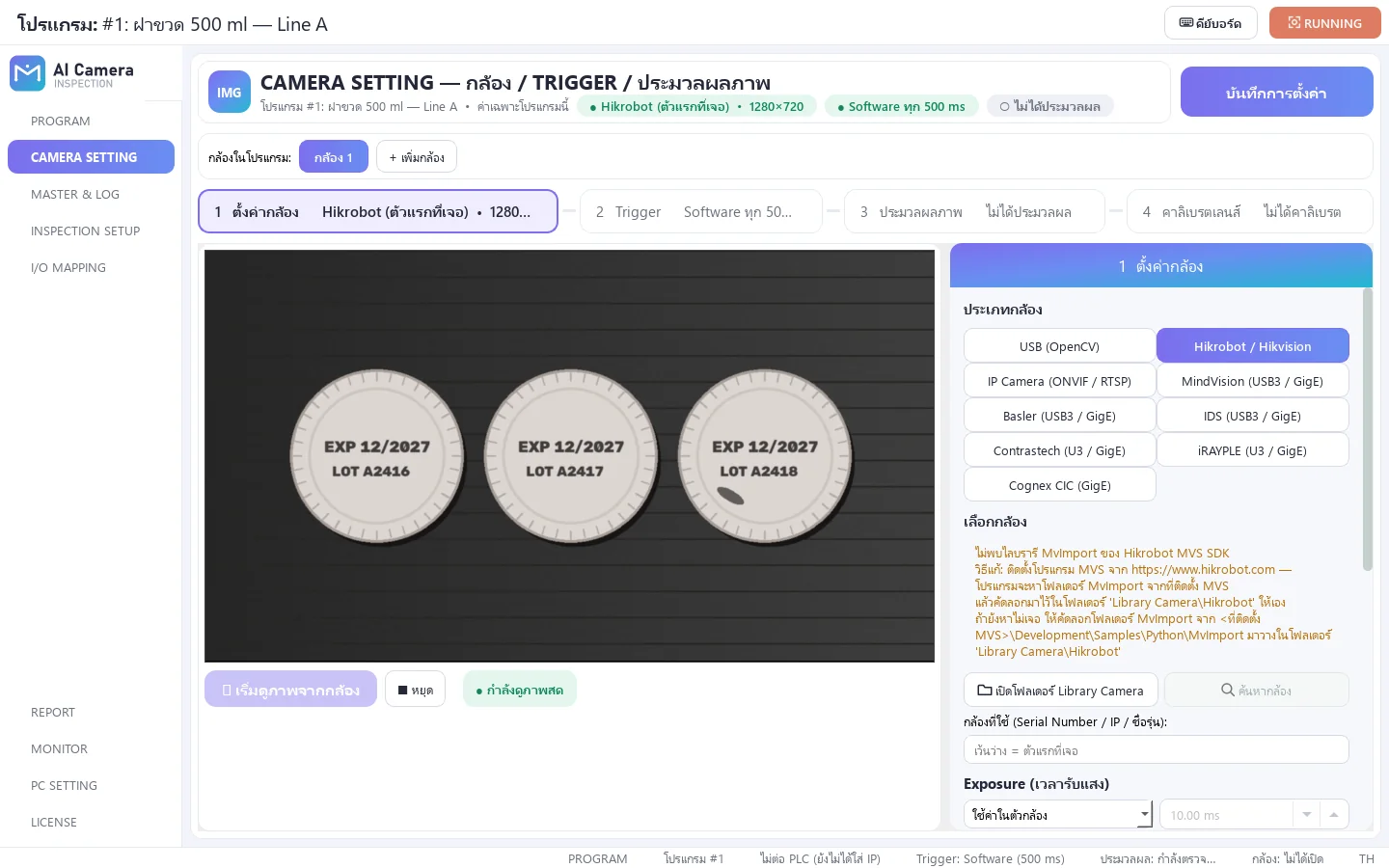

เลือกยี่ห้อกล้อง กดค้นหาแล้วเลือกใช้ได้เลย สั่งถ่ายได้ทั้งจากโปรแกรม จากสัญญาณ PLC หรือให้ AI ถ่ายเองเมื่อเจอชิ้นงาน ปรับแสง หมุนภาพ ลากกรอบเลือกเฉพาะส่วนที่ใช้ และคาลิเบรตเลนส์เพื่อวัดเป็น mm

2ขั้นที่ 2

สร้าง Tool ตรวจ

มีให้เลือก 48 แบบ ทั้งแบบใช้ AI และแบบวัดตรงๆ วาดจุดตรวจ เก็บภาพ เทรน แล้วตั้งเกณฑ์ผ่าน/ไม่ผ่าน จบในหน้าเดียว โปรแกรมหนึ่งใส่ได้หลาย Tool

3ขั้นที่ 3

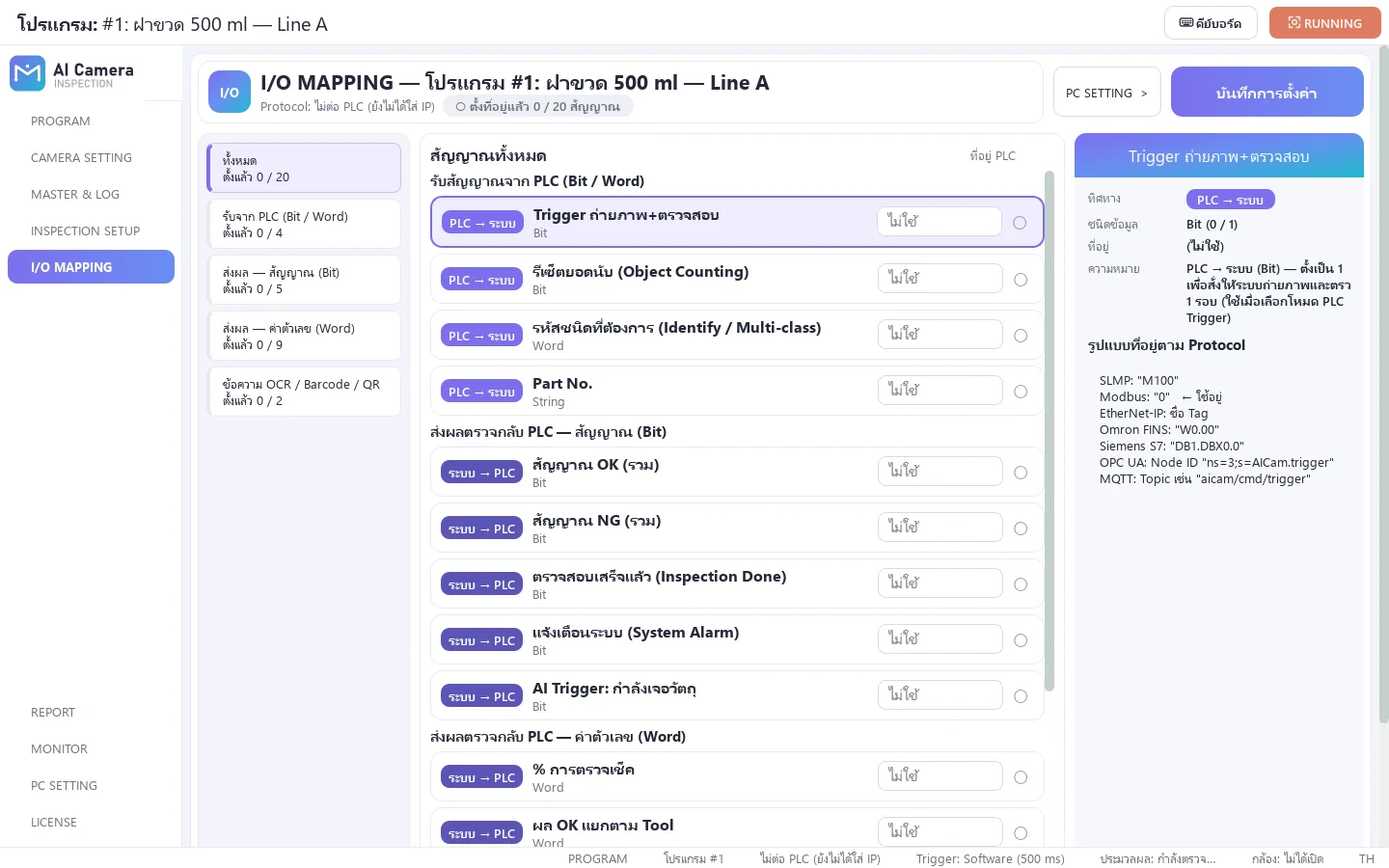

ผูก PLC แล้วเริ่มตรวจ

ใส่ Address ของ Trigger, OK, NG, ตรวจเสร็จ, ค่าที่วัดได้ และข้อความที่อ่านจาก OCR / Barcode แล้วกด RUNNING โปรแกรมจะตรวจต่อเนื่องและส่งผลให้ PLC ทุกครั้ง

Tool ตรวจ 48 แบบ

เลือก Tool ให้เหมาะกับงาน

งานวัดขนาด ดูขอบ ดูสี ใช้ Tool แบบไม่ต้องเทรน ตั้งไม่กี่นาทีก็ใช้ได้ ส่วนตำหนิที่หน้าตาไม่แน่นอน อย่างรอยหรือคราบ ให้ AI เรียนจากภาพชิ้นงานดี

Anomaly Detection 5 แบบ

สอนด้วยภาพชิ้นงานดีอย่างเดียว ไม่ต้องตีกรอบตำหนิ เหมาะกับรอย คราบ หรือตำหนิที่ไม่ซ้ำกัน

PatchCorePaDiMEfficientADGLASSAnomalyDINO

Detection / Segmentation AI

หาตำแหน่งชิ้นส่วนหรือตำหนิ หรือระบายรูปทรงตำหนิแบบละเอียดทีละพิกเซล เลือกขนาดโมเดลตอนเทรนได้

YOLOX Tiny / S / MFaster R-CNNMask R-CNNDeepLabV3OK/NG Detection

Classification AI

แยก OK/NG หรือแยกหลายแบบ เช่น เกรด A/B/C รุ่นชิ้นงาน ด้านหน้า/หลัง จะดูทั้งภาพหรือเฉพาะจุดก็ได้

OK/NGMulti-classROI ClassificationAI Identify

นับจำนวน AI + ไม่ใช้ AI

นับของในภาพ เช็กของในชุดว่าครบไหม หรือนับชิ้นที่วิ่งผ่านเส้นแยกตามทิศทาง

Count per ImageKit ChecklistLine-crossingMotion CounterBlob Count

อ่านตัวอักษรและโค้ด

อ่าน LOT, Serial, วันผลิต/วันหมดอายุ แล้วเทียบกับวันที่ปัจจุบันให้เอง ตรวจคุณภาพงานพิมพ์ได้ด้วย

OCRDate CodeBarcode 1DQR CodePrint Quality7-Segmentเข็มเกจ

วัดขนาด sub-pixel

จับขอบได้ละเอียดกว่า 1 พิกเซล คาลิเบรตเลนส์แล้ววัดเป็น mm ได้ มีหน้าทดสอบ %GRR ในตัว

ระยะเส้นวงกลม Øมุมระยะขา / Pitchพื้นที่ระดับของเหลว

เทียบภาพและขอบ

เทียบกับภาพชิ้นงานดี หาขอบบิ่น ครีบ เส้นกาวขาด หรือรูปทรงที่ผิดไป

Golden TemplateEdge ProfileBead (เส้นกาว)Contour

สีและการมีอยู่

เช็กสี ค่า ΔE ลำดับสีสายไฟ ตรวจมี/ไม่มีหลายจุดใน Tool เดียว และหาคราบหรือจุดด่าง

ColorΔEColor SequenceMulti-ROIPresenceStain

ตำแหน่งและการคำนวณ

หาตำแหน่งชิ้นงาน ถ้าวางเบี้ยว จุดตรวจจะขยับตามเอง และเอาค่าจากหลาย Tool มาคำนวณต่อได้

Pattern MatchingAI หาตำแหน่งCalculation

เทรนบนเครื่องตรวจได้เลย ถ้าเครื่องไม่มีการ์ดจอ ส่งไปเทรนบนเครื่องที่มี GPU ผ่านเครือข่ายได้ เสร็จแล้วโมเดลส่งกลับมาให้เอง

ตัวอย่างการทำงาน

ชิ้นงานผ่านกล้อง รู้ผลทันที

ชิ้นงานมาถึงจุดถ่ายภาพ กล้องถ่าย ทุก Tool ในโปรแกรมตรวจพร้อมกัน แล้วส่ง OK/NG กับยอดนับให้ PLC ทุกรอบ

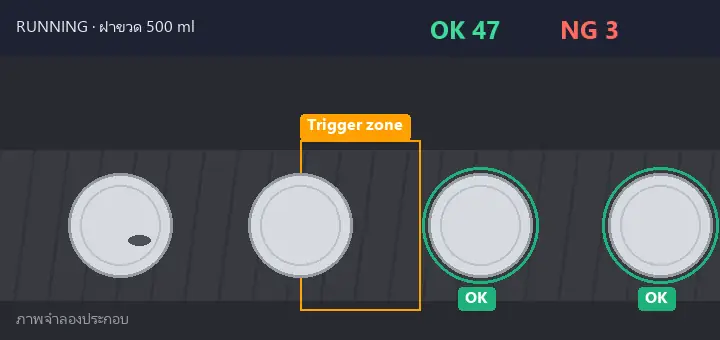

ภาพจำลอง: ฝาขวดวิ่งบนสายพาน ผ่านจุดถ่ายภาพแล้วขึ้นผล OK/NG — ตรวจฝาขวดบนสายพาน ฝาไหนมีรอยขึ้น NG และนับยอด OK/NG ไปเรื่อยๆ

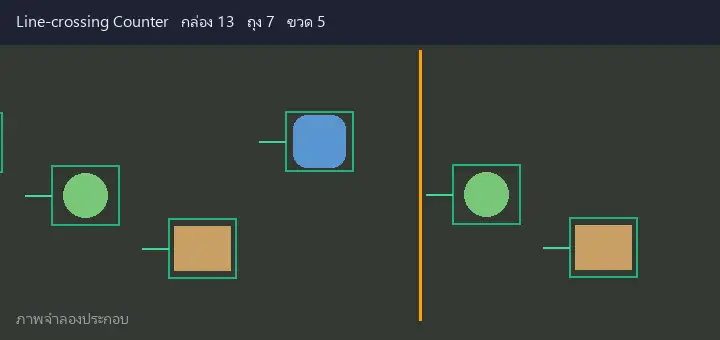

ภาพจำลอง: นับวัตถุแยกชนิดเมื่อวิ่งข้ามเส้น — Line-crossing Counter นับแยกตามชนิดเมื่อวิ่งข้ามเส้น

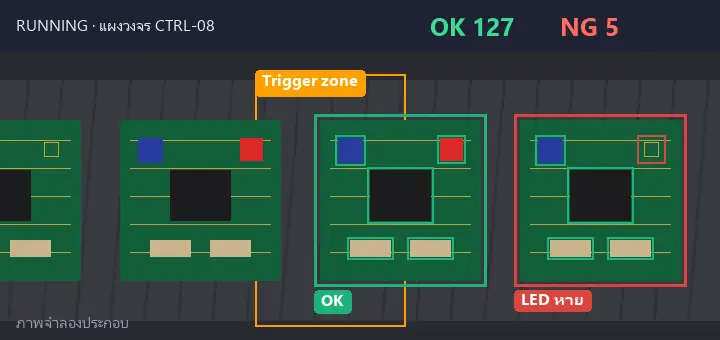

ภาพจำลอง: แผงวงจรวิ่งผ่านกล้อง AI หาชิ้นส่วนบนแผง — ตรวจแผงวงจรด้วย Object Detection แผงไหน LED หาย ขึ้น NG ทันที

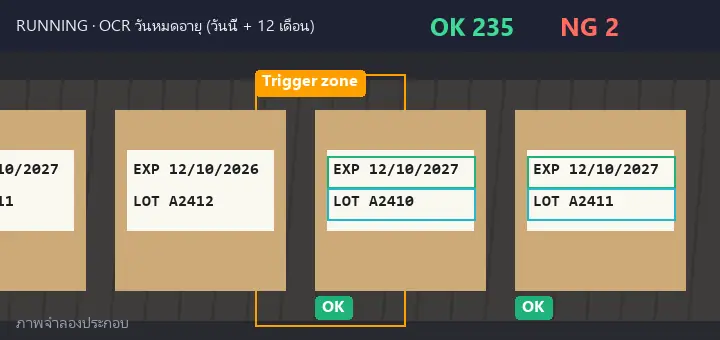

ภาพจำลอง: อ่านวันหมดอายุบนกล่องแล้วเทียบกับวันนี้ — อ่านวันหมดอายุบนกล่องทุกใบ เทียบกับวันนี้ กล่องไหนพิมพ์ปีผิดขึ้น NG

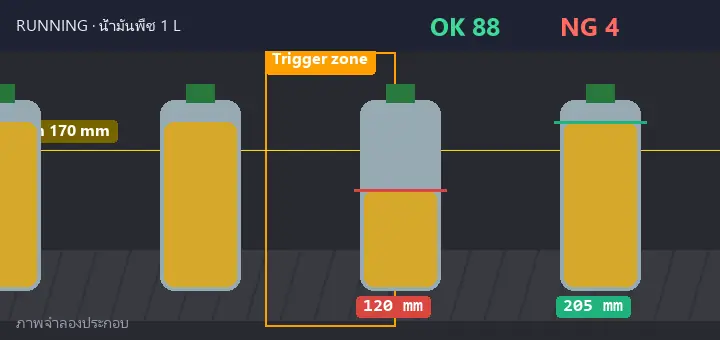

ภาพจำลอง: วัดระดับน้ำมันในขวดที่วิ่งบนสายพาน — วัดระดับน้ำมันทุกขวดที่วิ่งผ่าน ขวดไหนเติมไม่ถึงเกณฑ์ขึ้น NG

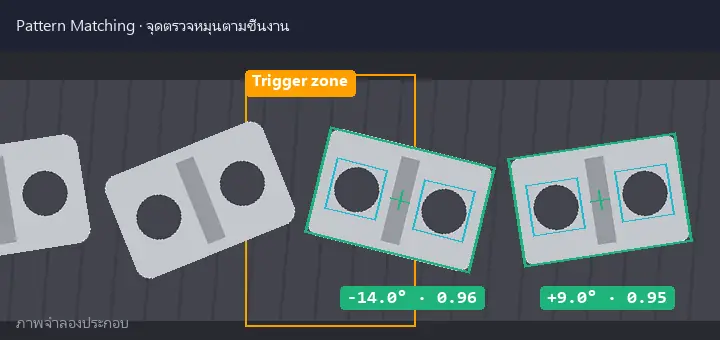

ภาพจำลอง: ชิ้นงานวางเอียง จุดตรวจหมุนตามชิ้นงาน — ชิ้นงานวางเอียงไม่เท่ากันก็ตรวจได้ Pattern Matching หาตำแหน่งให้ จุดตรวจหมุนตามชิ้นงาน

ผลตรวจของแต่ละ Tool

แต่ละ Tool ตรวจอะไรได้บ้าง

กรอบเขียวคือผ่าน กรอบแดงคือไม่ผ่าน ป้ายมุมขวาบนเป็นผลรวมของ Tool แบบเดียวกับหน้า RUNNING

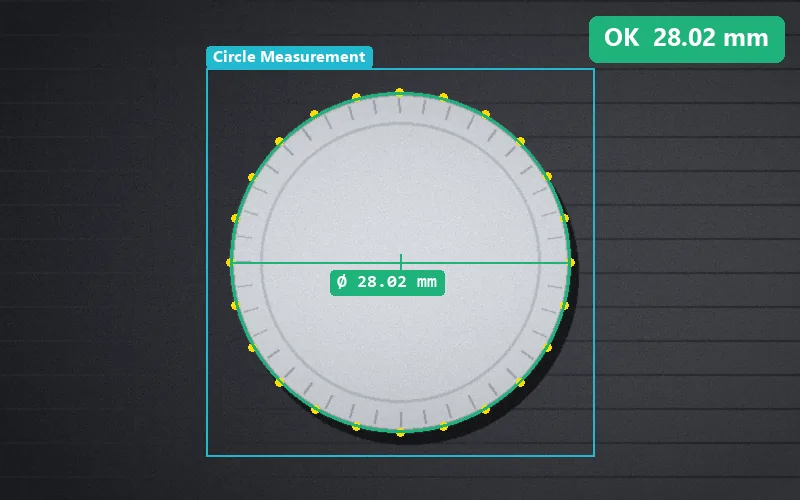

ตัวอย่างผลตรวจ Circle Measurement — **Circle Measurement**วัดเส้นผ่านศูนย์กลางฝา รู แหวน โดยจับขอบหลายจุดรอบวงแล้วคำนวณเป็นวงกลม

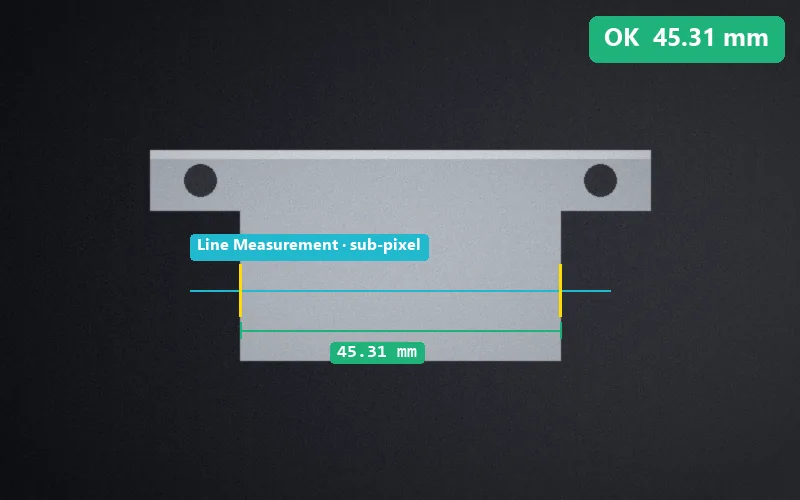

ตัวอย่างผลตรวจ Line Measurement — **Line Measurement**ลากเส้นวัดขวางชิ้นงาน จับขอบละเอียดระดับ sub-pixel ได้ค่าเป็น mm

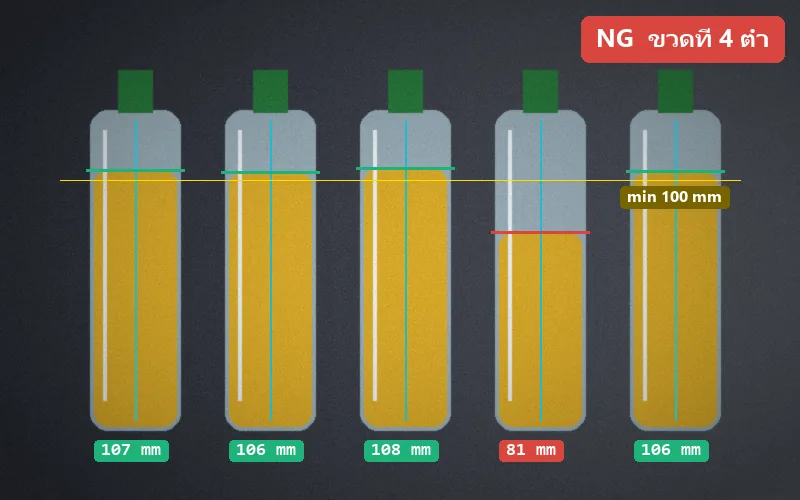

ตัวอย่างผลตรวจ Fill Level — **Fill Level**วัดระดับของเหลวทุกขวดในภาพ ขวดไหนต่ำกว่าเกณฑ์ขึ้น NG

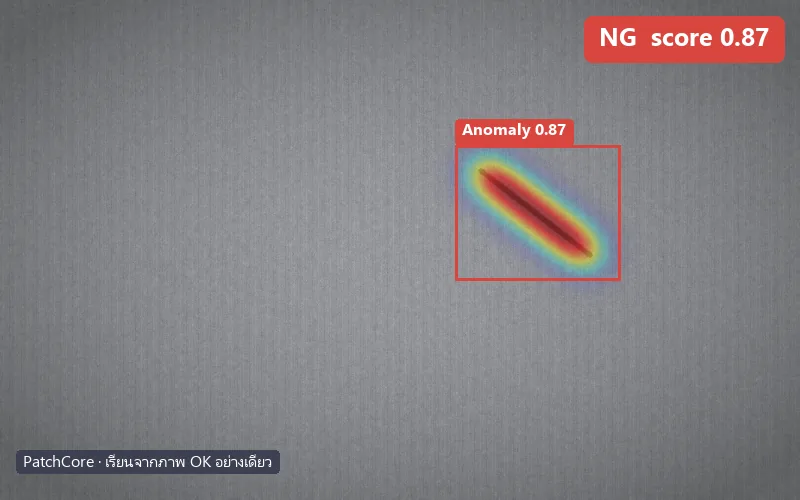

ตัวอย่างผลตรวจ Anomaly Detection — **Anomaly Detection**เรียนจากภาพชิ้นงานดีอย่างเดียว แล้วชี้จุดที่ผิดปกติด้วย heatmap

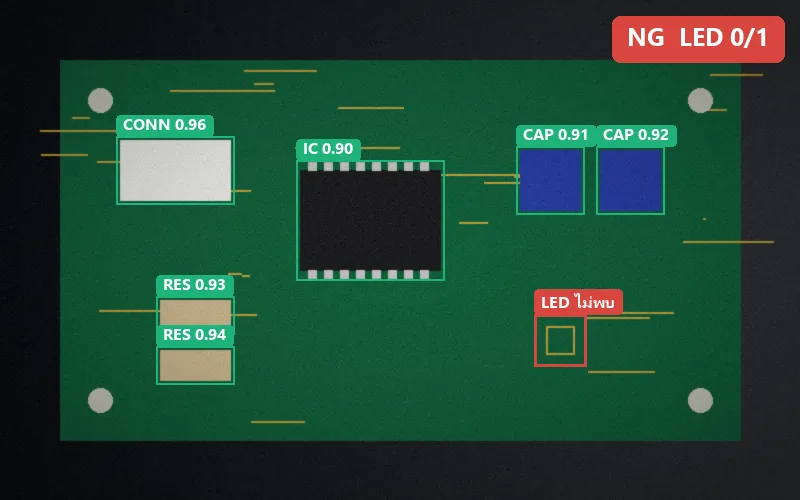

ตัวอย่างผลตรวจ Object Detection — **Object Detection**หาชิ้นส่วนบนแผงวงจร ตัวไหนหายหรือวางผิดที่ เห็นได้ทันที

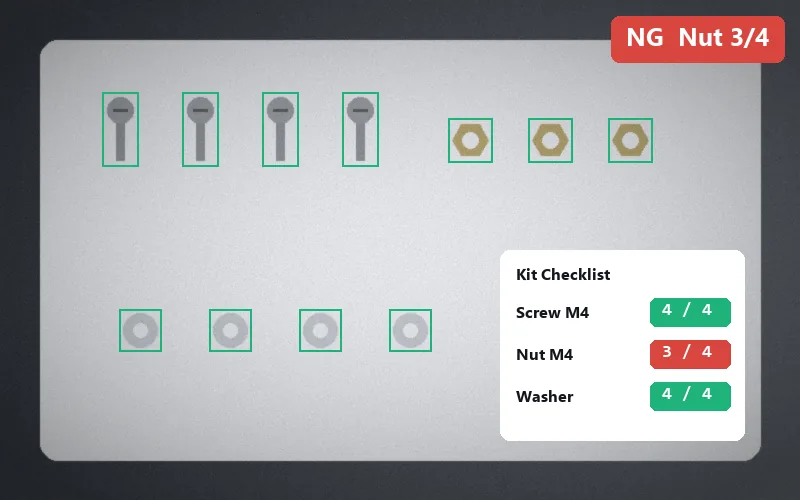

ตัวอย่างผลตรวจ Kit Checklist — **Kit Checklist**นับของแต่ละชนิดเทียบกับรายการ ขาดชิ้นไหนขึ้น NG

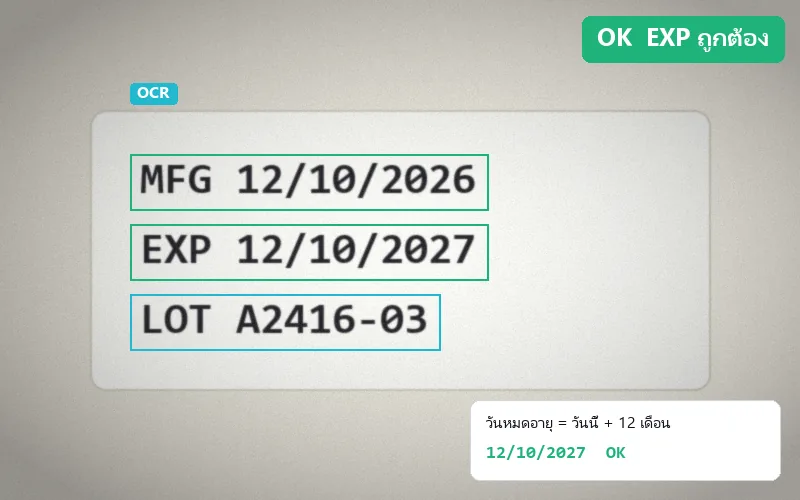

ตัวอย่างผลตรวจ OCR + Date Code — **OCR + Date Code**อ่านวันผลิต วันหมดอายุ และ LOT แล้วเทียบกับวันนี้ให้เอง

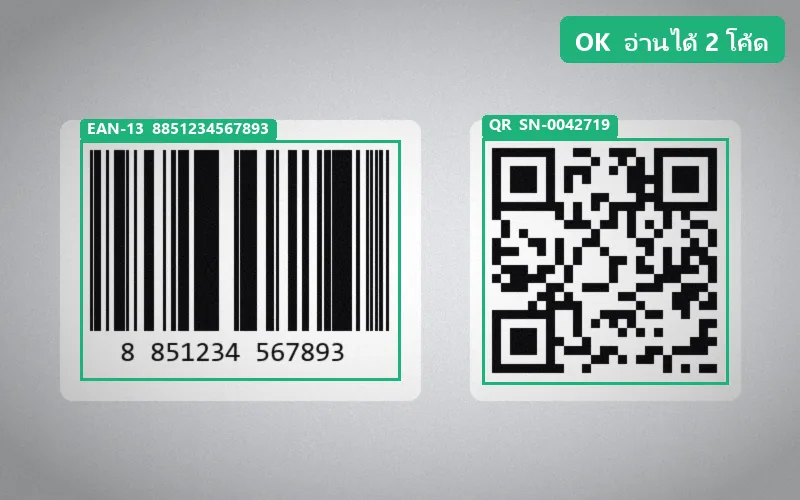

ตัวอย่างผลตรวจ Barcode / QR — **Barcode / QR**อ่านบาร์โค้ดและ QR ได้หลายอันในภาพเดียว ส่งข้อความเข้า PLC ได้

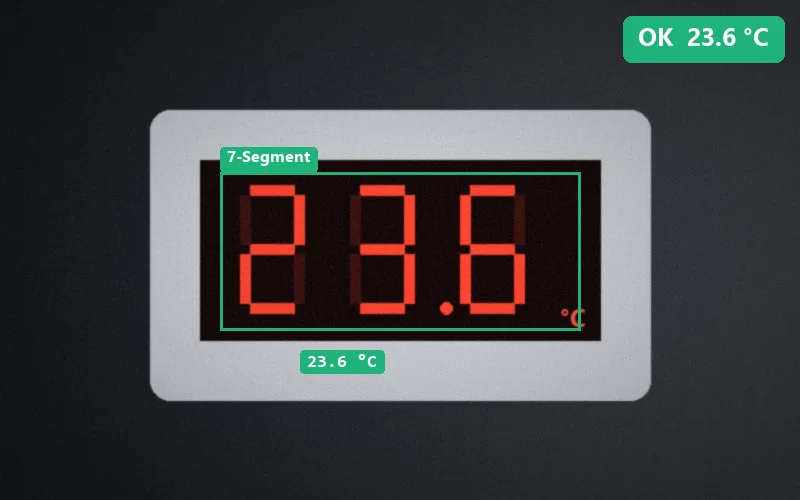

ตัวอย่างผลตรวจ 7-Segment — **7-Segment**อ่านตัวเลขจากจอมิเตอร์ดิจิทัลแบบ LED / LCD

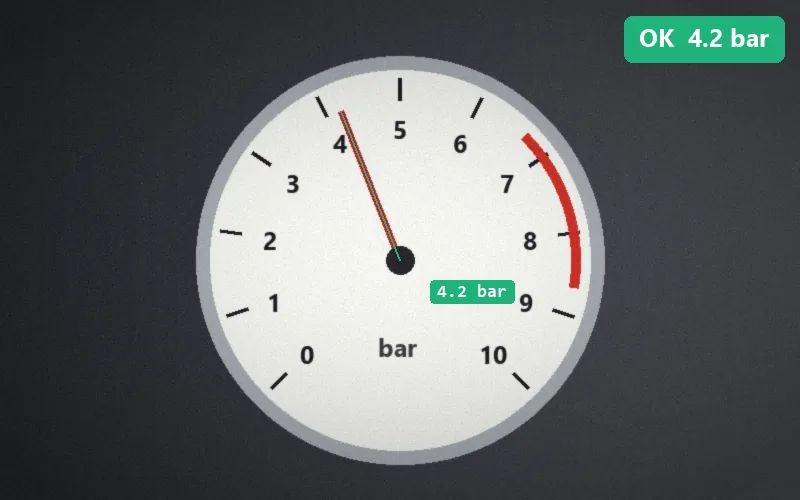

ตัวอย่างผลตรวจ Analog Gauge — **Analog Gauge**อ่านเข็มเกจแรงดันหรืออุณหภูมิ ออกมาเป็นตัวเลข

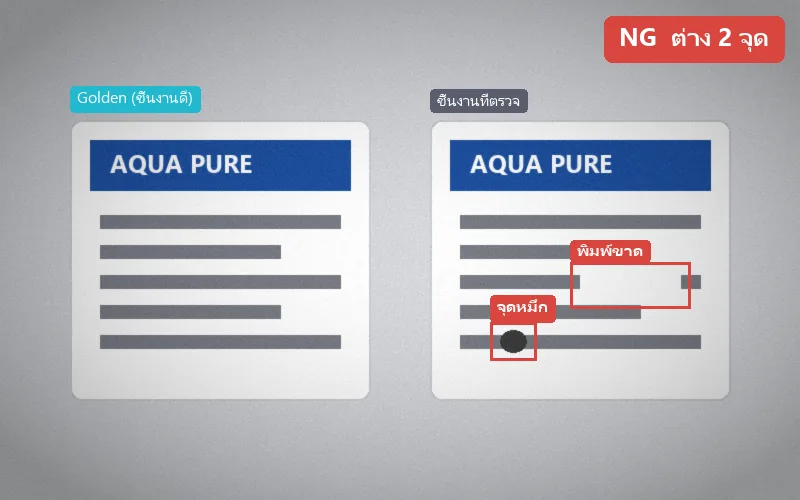

ตัวอย่างผลตรวจ Golden Template — **Golden Template**เทียบกับภาพชิ้นงานดี หาจุดที่ต่าง เช่น พิมพ์ขาด หมึกเลอะ

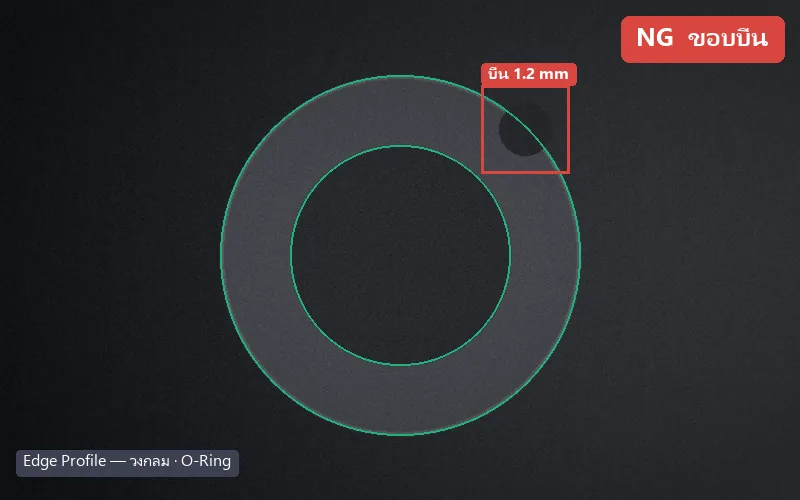

Edge Profileไล่ตามขอบวงกลมหรือขอบตรง หาขอบบิ่น ครีบ หรือขอบไม่เรียบ

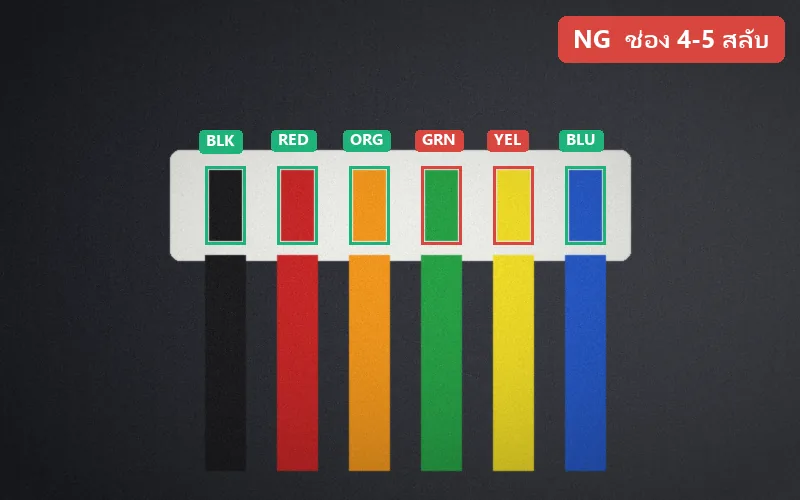

ตัวอย่างผลตรวจ Color Sequence — **Color Sequence**ตรวจลำดับสีสายไฟในคอนเนคเตอร์ ถ้าสายสลับขึ้น NG

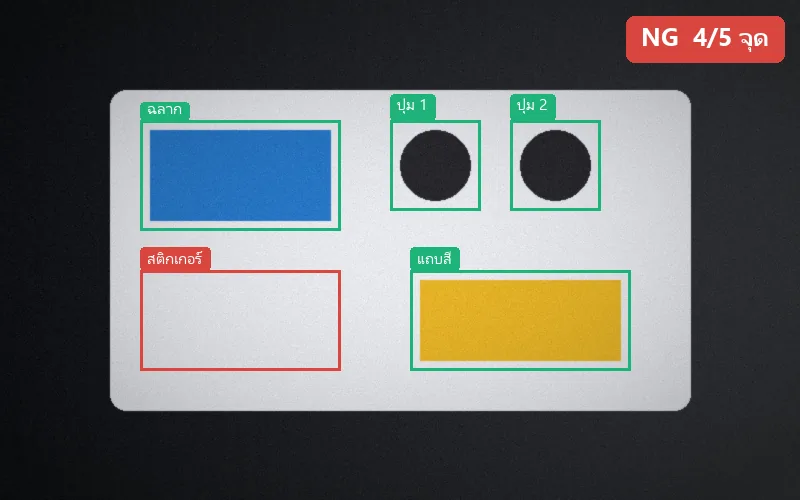

ตัวอย่างผลตรวจ Multi-ROI Checklist — **Multi-ROI Checklist**หลายจุดตรวจใน Tool เดียว แต่ละจุดตั้งเกณฑ์แยกกันได้

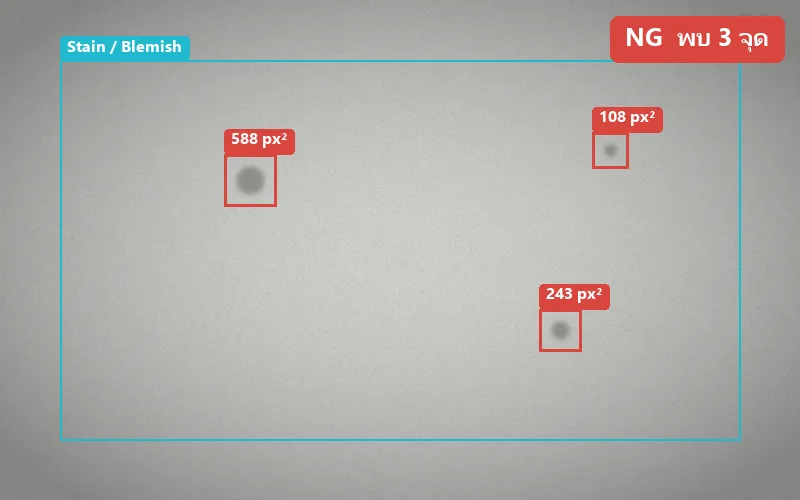

ตัวอย่างผลตรวจ Stain / Blemish — **Stain / Blemish**หาคราบ จุดดำ ฝุ่น บนผิวเรียบ พร้อมบอกขนาดของแต่ละจุด

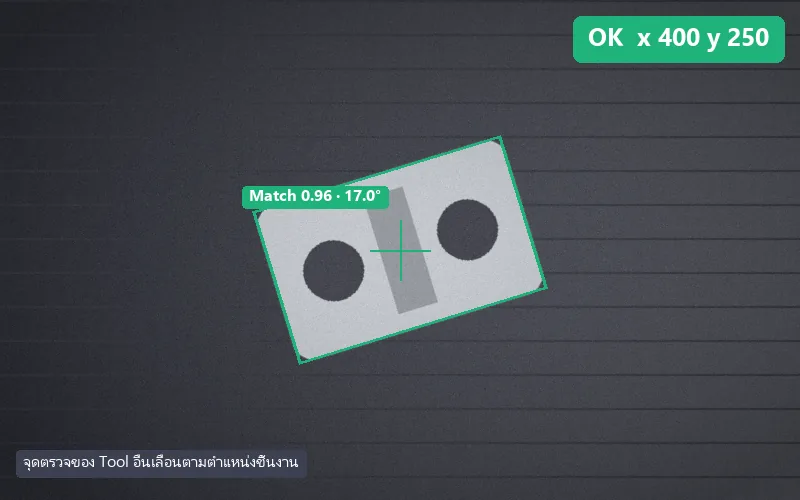

ตัวอย่างผลตรวจ Pattern Matching — **Pattern Matching**หาตำแหน่งและมุมของชิ้นงาน จุดตรวจของ Tool อื่นขยับตามไปด้วย

ภาพในส่วนนี้เป็นภาพจำลอง ทำขึ้นเพื่ออธิบายการทำงานของแต่ละ Tool

การเชื่อมต่อ

ใช้กับกล้องและ PLC ที่มีอยู่ได้เลย

โปรแกรมเดียวต่อได้หลายกล้อง แต่ละกล้องทำงานเป็นสถานีตรวจแยกกัน มี Trigger และสัญญาณผลของตัวเอง แต่ใช้ PLC ตัวเดียวกัน

กล้อง

เชื่อมผ่าน SDK ของผู้ผลิตกล้องโดยตรง ภาพมาเร็ว และตั้งค่ากล้องได้ครบ

Hikrobot / Hikvision	GigE · USB3
Basler	GigE · USB3
MindVision	GigE · USB3
IDS	GigE · USB3
Contrastech · iRAYPLE	GigE · USB3
Cognex CIC	GigE
กล้อง USB · IP Camera	UVC · ONVIF / RTSP

PLC และระบบโรงงาน

ส่งผล OK/NG ค่าที่วัดได้ ยอดนับ ข้อความจาก OCR และรับคำสั่งเปลี่ยนโปรแกรมจาก PLC

Mitsubishi	SLMP (MC Protocol)
Siemens	S7
Omron	FINS
Rockwell / ทั่วไป	EtherNet/IP
ทั่วไป	Modbus TCP
SCADA / MES	OPC UA · MQTT
ทดสอบสัญญาณ	หน้า MONITOR ดูค่าสด และ Force ค่าเพื่อทดสอบได้

ใช้งานจริงในโรงงาน

เปิดทิ้งไว้ทั้งกะได้สบายใจ

ผลตรวจทุกรอบเก็บไว้ดูย้อนหลังได้ ถ้ามีปัญหาระบบจะแจ้งเตือนเอง

รายงานและ Excel

ดูยอด OK/NG รายชั่วโมงและรายวัน กรองตามช่วงเวลาหรือผลตรวจ แล้วส่งออกเป็น Excel ได้เลย

เก็บภาพ NG / OK

เลือกเก็บเฉพาะ NG เฉพาะ OK หรือทั้งคู่ มีระบบกันดิสก์เต็มและลบภาพเก่าให้อัตโนมัติ

ดูหน้าจอตรวจผ่านเว็บ

หัวหน้างานเปิดดูหน้า RUNNING จากมือถือหรือคอมในวง LAN ได้ (ดูอย่างเดียว)

ผู้ใช้และประวัติการแก้ไข

แยกสิทธิ์ User / Admin ทุกครั้งที่แก้ค่าจะบันทึกไว้ว่าใครแก้ แก้อะไร เมื่อไร

เปิดใหม่เองถ้าค้าง

มีตัวเฝ้าระบบคอยเปิดโปรแกรมใหม่และกลับเข้าโหมดเดิมให้ พร้อมส่ง Alarm เข้า PLC

จอสัมผัส 3 ภาษา

มีคีย์บอร์ดบนจอสำหรับเครื่องที่ไม่มีคีย์บอร์ด หน้าจอมีภาษาไทย อังกฤษ และญี่ปุ่น

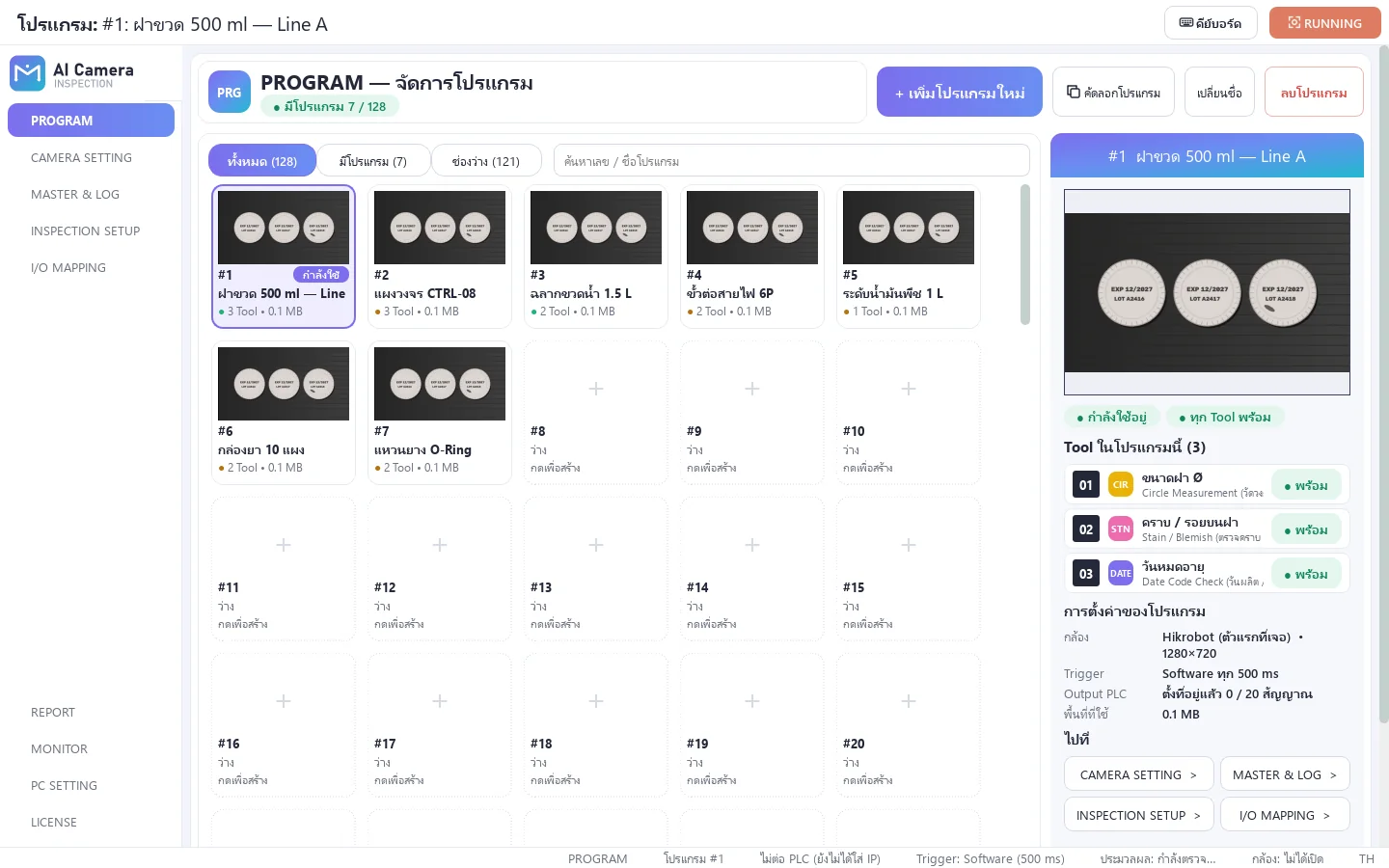

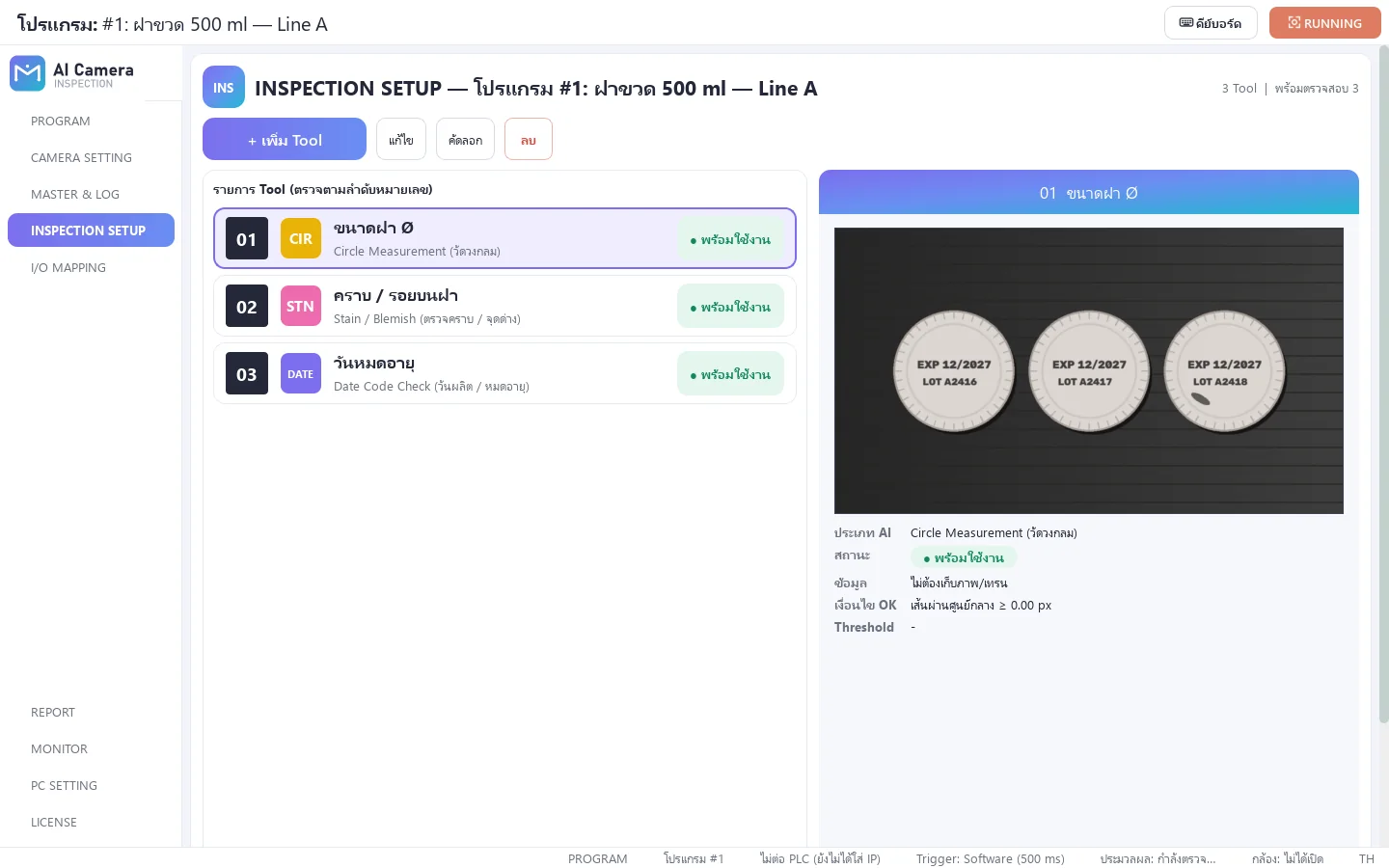

หน้าจอโปรแกรม

ลองดูหน้าตาโปรแกรม

ภาพจากโปรแกรมจริง ใช้ข้อมูลตัวอย่างกับภาพฝาขวดจำลอง

รุ่นของโปรแกรม

ทุกรุ่นได้ Tool ตรวจครบ 48 แบบ

แต่ละรุ่นต่างกันที่ชนิดกล้องและจำนวนกล้องต่อโปรแกรม เปิดใช้ด้วย Product Key ที่ผูกกับเครื่อง

Basic

กล้อง USB และ IP Camera (ONVIF / RTSP)
1 กล้องต่อโปรแกรม
Tool ครบ 48 แบบ · PLC ครบ 7 โปรโตคอล
กล้องอุตสาหกรรม

AICAM-BASIC

Pro

กล้องทุกยี่ห้อที่รองรับ รวมกล้องอุตสาหกรรม
1 กล้องต่อโปรแกรม
Tool ครบ 48 แบบ · PLC ครบ 7 โปรโตคอล
หลายกล้องในโปรแกรมเดียว

AICAM-PRO

Max ครบทุกอย่าง

กล้องทุกยี่ห้อที่รองรับ
หลายกล้องในโปรแกรมเดียว แต่ละกล้องเป็นสถานีตรวจแยกกัน
Tool ครบ 48 แบบ · PLC ครบ 7 โปรโตคอล

AICAM-MAX

มีคีย์ทดลองใช้แบบกำหนดวันหมดอายุ ใช้ได้ทุกฟังก์ชันเหมือนรุ่น Max

ลงได้บนเครื่องแบบไหน

Windows	Windows 10 / 11 (64-bit) ติดตั้งด้วยไฟล์ Setup
Ubuntu	22.04 LTS (x86_64) ติดตั้งด้วยไฟล์ .deb
การ์ดจอ	มีการ์ด NVIDIA (CUDA) AI จะเร็วขึ้นมาก ถ้าไม่มีก็ใช้ CPU ได้

เลือกเครื่องให้เหมาะกับงาน

Tool วัด / สี / อ่านโค้ด	มินิพีซีอุตสาหกรรมทั่วไปก็รันได้สบาย
AI รุ่นเล็ก	ใช้ CPU ได้ ถ้าไลน์ไม่เร็วมาก
AI ไลน์เร็ว / หลายกล้อง	แนะนำเครื่องที่มีการ์ด NVIDIA
